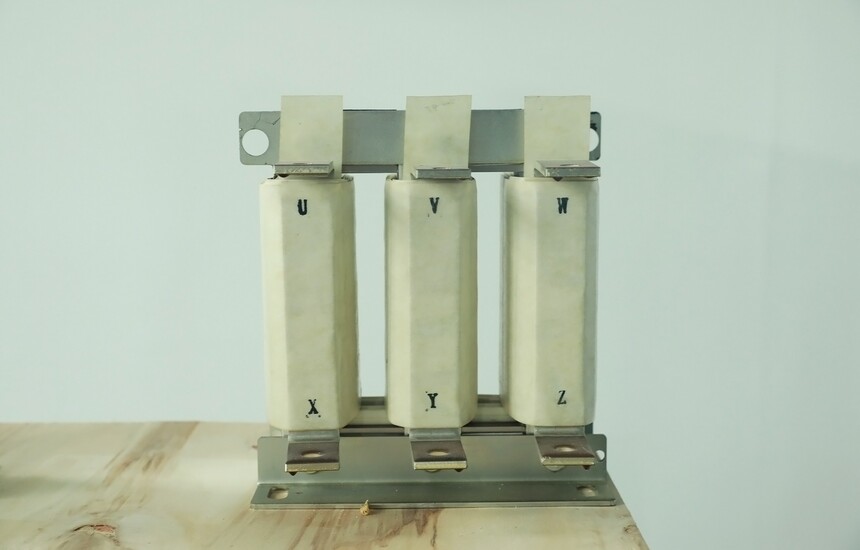

一：產品介紹
輸入電抗器是限流設備，用于驅動器的輸入側，保證交流驅動器不受瞬態超壓的影響。有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。
二：技術參數
額定工作電壓：380V/500V/690V/1140V 50Hz/60Hz
額定工作電流：5A至1600A
工作環境溫度：40℃
抗電強度：鐵芯-繞組3000VAC/50Hz/5Ma/10s無飛弧擊穿（工廠測試）
絕緣電阻 ：1000VDC絕緣阻值≥100MΩ
電抗器噪音：小于65dB（與電抗器水平距離點1米測試）
防護等級：IP00
絕緣等級：F級以上
產品執行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011
A-1
A-2
A-3
三：型號參數
電抗器 型號 | 適配 功率 | 系統 電壓 | 壓降 | 絕緣 等級 | 重量 (KG) | 尺寸（±5） | A*B (±5) | 參照 圖紙 |
L | W | H | D1 | W1 |
RTD-ACL-0005-4 | 1.5KW | 380V/ 500V | 2-4% | F/H | 5 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0007-4 | 2.2KW | 6 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0010-4 | 3.7KW | 7 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0015-4 | 5.5KW | 7 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0020-4 | 7.5KW | 8 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0030-4 | 11KW | 9 | 150 | 100 | 160 | 60 | 95 | 7*15 | A-1 |
RTD-ACL-0040-4 | 15KW | 11 | 180 | 120 | 200 | 80 | 90 | 10*20 | A-1 |
RTD-ACL-0050-4 | 18.5W | 12 | 180 | 120 | 200 | 80 | 95 | 10*20 | A-1 |
RTD-ACL-0060-4 | 22KW | 13 | 180 | 120 | 200 | 80 | 95 | 10*20 | A-1 |
RTD-ACL-0080-4 | 30KW | 15 | 230 | 150 | 230 | 190 | 90 | 12*25 | A-1 |
RTD-ACL-0090-4 | 37KW | 15 | 230 | 150 | 230 | 190 | 90 | 12*25 | A-1 |
RTD-ACL-0120-4 | 45KW | 17 | 230 | 200 | 200 | 190 | 85 | 12*25 | A-2 |
RTD-ACL-0150-4 | 55KW | 20 | 230 | 200 | 200 | 190 | 90 | 12*25 | A-2 |
RTD-ACL-0200-4 | 75KW | 25 | 230 | 200 | 250 | 190 | 100 | 12*25 | A-2 |
RTD-ACL-0250-4 | 110KW | 27 | 230 | 230 | 250 | 190 | 105 | 12*25 | A-2 |
RTD-ACL-0290-4 | 132KW | 30 | 230 | 230 | 250 | 190 | 110 | 12*25 | A-2 |
RTD-ACL-0330-4 | 160KW | 35 | 270 | 210 | 260 | 220 | 125 | 12*25 | A-2 |
RTD-ACL-0390-4 | 185KW | 37 | 270 | 210 | 260 | 220 | 130 | 12*25 | A-2 |
RTD-ACL-0490-4 | 220KW | 45 | 270 | 230 | 310 | 220 | 140 | 12*25 | A-2 |
RTD-ACL-0530-4 | 250KW | 50 | 300 | 240 | 300 | 260 | 135 | 12*25 | A-3 |
RTD-ACL-0600-4 | 280KW | 57 | 300 | 240 | 300 | 260 | 135 | 12*25 | A-3 |
RTD-ACL-0660-4 | 300KW | 62 | 300 | 240 | 300 | 260 | 150 | 12*25 | A-3 |
RTD-ACL-0800-4 | 380KW | 70 | 360 | 240 | 370 | 280 | 145 | 12*25 | A-3 |
