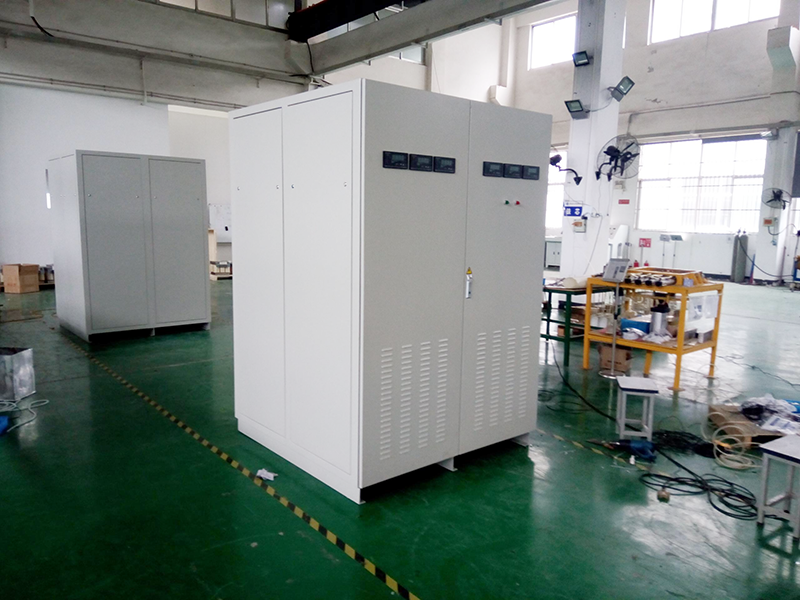

產品名稱：新能源汽車驅動器/變頻器負載老化測試柜

技術參數

額定工作電壓：380V/500V/690V/1140V 50Hz/60Hz

額定工作電流：5A至1600A

工作環境溫度：40℃

工作頻率：0-1500Hz

抗電強度：鐵芯-繞組3000VAC/50Hz/5Ma/10s無飛弧擊穿（工廠測試）

絕緣電阻 ：1000VDC絕緣阻值≥100MΩ

電抗器噪音：小于75dB（與電抗器水平距離點1米測試）

防護等級：IP00

絕緣等級：F級以上

產品執行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011

應用場合：驅動器老化測試、電動機負載測試、變頻器模擬帶載 測試。

產品特點：

1. 負載老化測試柜采用高精度控制器對元器件溫度進行監測并控制風機進行散熱。

2. 該產品具有占地面積小、結構強度高、測試參數多、性能可靠等優點。

3. 可根據客戶需求對測試柜控制系統和結構尺寸進行選擇和設計。

4. 柜體門板及兩側封板均可拆卸，具有使用靈活、維護方便等優點。

使用環境：

1. 周圍空氣溫度：上限+40℃ 下限一般地區﹣10℃；

2. 海拔：1000m。

3. 濕度：

相對濕度：日平均值不大于 95%，月平均值不大于90%；

水蒸氣壓力：日平均值不大于 2.2KPa，月平均值不大于1.8KPa；

當溫度驟降時可能出現凝露、伴隨污穢，本產品適用于以下 比正常條件更嚴酷的兩種環境條件：

1）.凝露不頻繁（每月平均不超過兩次）有輕度污穢。

2）.一般不出現凝露（每年平均不超過兩次）有較嚴重污穢。

4. 沒有火災、爆炸危險及嚴重污穢足以腐蝕金屬和破壞絕緣的氣體等場所。

5. 沒有劇烈震動、顛簸及垂直傾斜度不超過 80°的場所。

符合標準

1. IEC-298

2. GB3906-1991

3. GB/T11022-1999

安裝與使用

1. 產品到達收貨地點后，首先檢查包裝是否完整無損，發現問題應及時向有關部門反映情況并查找原因。對于不立即安裝的產品，應根據正常使用條件的規定，置于適當的場所。

2. 產品的安裝：產品安裝時應根據圖紙要求進行安裝與接線，所有操作應符合相關規定要求。

3. 產品安裝完畢后，投入運行前需進行如下項目檢查：

1).檢查柜面漆有無脫落，柜內是否干燥、清潔。

2).電路的接點是否符合電器原理圖要求。
